電子產品在進行電磁兼容EMC測試時，EUT與供電電源直接連接時，可以正常啟動工作，但是EUT連接EMC測量設備后就無法正常啟動進行測量，這是電子設備在進行電磁兼容設備中EUT啟動經常會遇到的問題。因此，出現這種情況需要檢測EMC的測量系統是否連接正確，其電壓電流額定參數是否可以滿足EUT的正常工作需求。
出現EUT啟動異常的原因有：若EUT內置了開關電源型二次瞬態電源，電源啟動時需要大于正常工作的電流，而供電回路中的濾波電流抑制了瞬態電流的幅度時，EUT內置電源無法正常啟動；EUT內置大功率點擊時，電機的啟動電流時正常工作電流的5-10倍，也可能受到供電回路濾波電感的抑制，使得電機無法正常啟動；EUT的低壓交流或者低壓支流供電時，正常工作的電流已經很大，再加上啟動時瞬態電流的放大作用，容易出現EUT無法正常啟動；注入干擾的耦合網絡一般串聯在供電回路上，加劇了這種抑制效應，EUT會出現無法啟動現象。
針對以上EMC測試中經常出現的幾種EUT啟動異常，分析根本原因，從供電回路入手，對發射和敏感度測量進行以下討論。

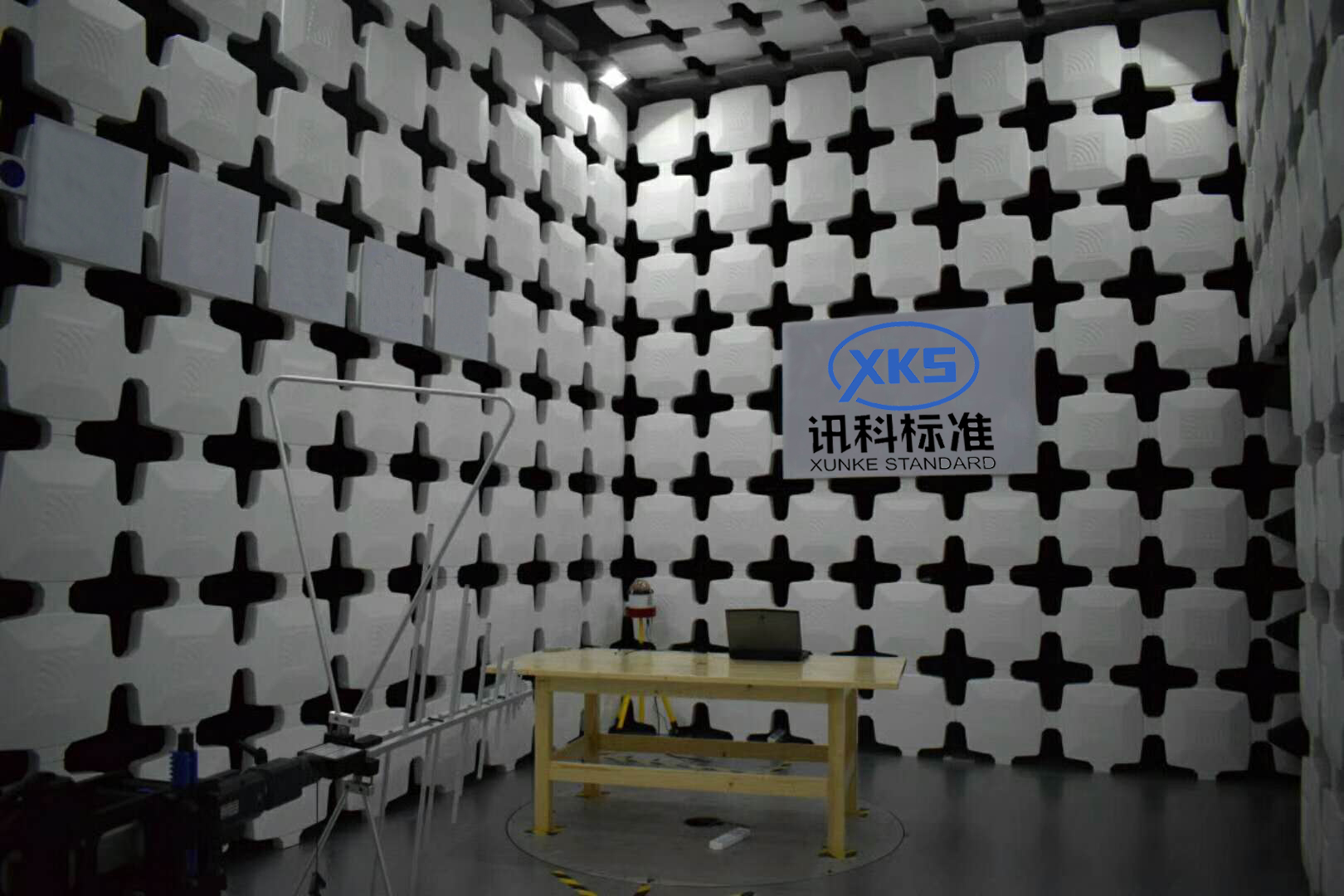

對EUT啟動影響較小的，主要考慮暗示濾波器內置電感對EUT的影響。在暗室內置的濾波器入口處增加榮性補償網絡，使其補償容量與濾波器相匹配。
電磁兼容檢測時EUT無法啟動，既有可能是暗室濾波器引起的，也有可能是耦合變壓器在回路中的串聯效應引起的。若耦合變壓器內阻，使得EUT無法正常啟動，可在耦合變壓器兩端并聯短路開關。如果耦合變壓器內阻過大，無法保證EUT正常工作時足夠的工作電流，需要更換內部電阻、電流、額定電流、功率更大的耦合變壓器。以上是電磁兼容測試的相關內容，如需要辦理了解這方面的內容，歡迎隨時來我司訊科技術詳細了解！
