UL黃卡認證
UL黃卡是早期沒有互聯(lián)網(wǎng)時，應客戶要求，UL印制并有償通過給通過UL認證的客戶的黃色卡片，上面包含公司名稱，地址，授權(quán)型號等要素。
現(xiàn)在可以在網(wǎng)上免費下載公司UL認證資料，因此很少有人使用了。我們平常所說的黃卡認證，即是UL認證。通過UL認證之后，會有產(chǎn)品的測試報告和認證證書

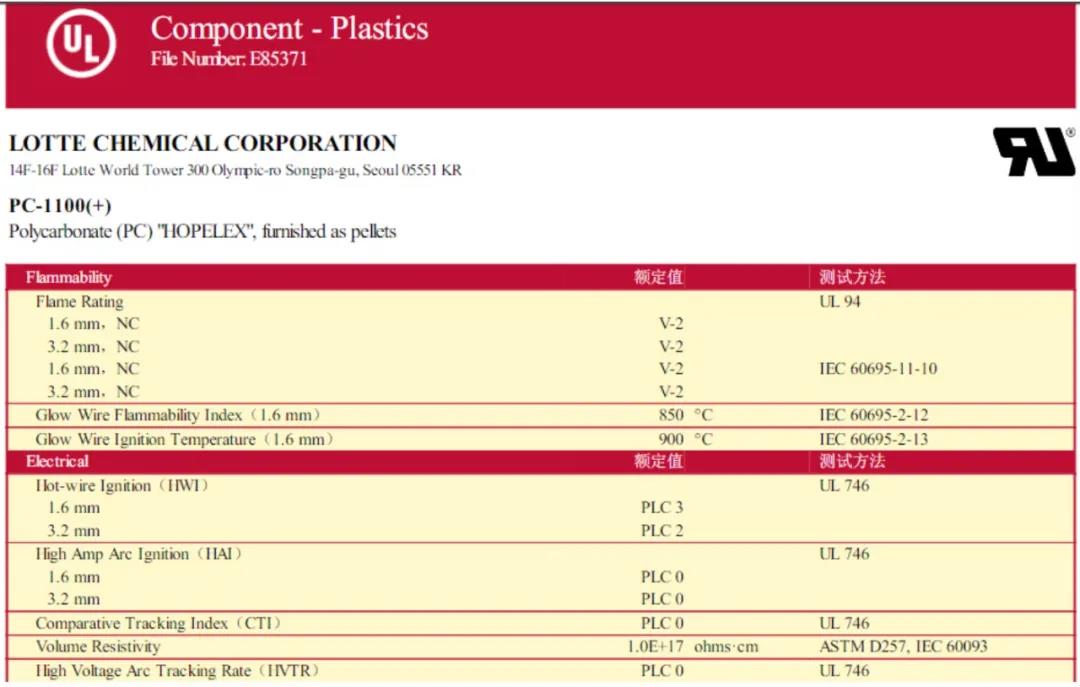

如何讀懂UL黃卡？
①Color顏色
NC為天然色（無著色的顏色）BK為黑色ALL為全部顏色。Min.Thick.試片最小厚度單位為mm。在上述黃卡中，試片厚度為3mm時，難燃性為5VA。試片厚度為1mm時，難燃性為5VB。
②Flame Class難燃性
根據(jù)UL94標準判定材料的難燃性水平。按照HB、V-2、V-1、V-0的順序，難燃性依次增大。一般說的難燃材料指的是V-0。除了傳統(tǒng)的評價方法之外，還設(shè)定了上一級的5V評價。作為定位，難燃性順序依次為V-0、5VB、5VA。由于5V評價的試驗方法與傳統(tǒng)相比有些不同，所以卡中象“V-0、5VA”那樣就表示進行了兩個試驗。難燃性HB<V-2<V-1<V-0<5VB<5VA
③HAI高電流弧的發(fā)火性
使高電流電弧在試片旁邊飛過。根據(jù)到燃燒為止所需要的飛過次數(shù)，將材料難燃性分級。級別數(shù)字越小，材料越難以燃燒。
HAI次數(shù)黃卡上的表示120以上060---119130---59215---293小于154
f1：符合“紫外線暴露試驗”和“水暴露和浸漬試驗”兩者。
f2：符合“紫外線暴露試驗”和“水暴露和浸漬試驗”中的一種。
紫外線暴露試驗:
雙燈式封閉型碳弧下暴露720小時(*1)，或在氙弧下暴露1000小時(*2)，燃燒性等級保持不變。機械強度等特性都保持在70%以上(*1) ASTM G151, G153(*2) ASTMG151、G155、黑板溫度為63℃。
水暴露試驗和浸漬試驗:
70℃熱水處理7天，燃燒性等級保持不變。機械強度等特性都保持在70%以上。
Min. Thick. 試片最小厚度單位為mm。在上述黃卡中，試片厚度為0.75mm時，對應的阻燃等級為V-2。試片厚度為3mm時，對應的阻燃等級為V-0,5VB。
Flame Class 為阻燃等級或防火等級
根據(jù)UL94標準判定材料的阻燃性水平。按阻燃等級分為：HB、V-2、V-1、V-0、5V五個等級，按照HB、V-2、V-1、V-0的順序，阻燃性依次增大。一般說的阻燃材料指的是V-0。除了傳統(tǒng)的評價方法之外，還設(shè)定了上一級的5V評價。作為定位，阻燃性順序依次為V-0、5VB、5VA。由于5V評價的試驗方法與傳統(tǒng)相比有些不同，所以黃卡中像"V-0、5VA"那樣就表示進行了兩個試驗。阻燃性 HB < V-2 < V-1 < V-0 < 5VB < 5VA。
HAI 高電流弧的發(fā)火性使高電流電弧在試片旁邊飛過。根據(jù)到燃燒為止所需要的飛過次數(shù)，將材料難燃性分級。級別數(shù)字越小，材料越難以燃燒。
HAI次數(shù) 黃卡上的表示120 以上 060---119 130--- 59 215---29 3小于 15 4
HWI 熱金屬絲的發(fā)火性是Hot wire ignition的縮略語。將鎳絲纏繞在試片上，使規(guī)定電流從中通過。
按照到開始燃燒的時間，將材料難燃性分級。到開始燃燒的時間1-2分鐘者為1級。
到開始燃燒的時間7-15秒鐘者為4級。級別的數(shù)字越大，材料越容易燃燒。
HWI時間 （秒）黃卡上的表示120 以上 060 --- 119 130-- 59 215--29 37 --14 4小于 7 5
RTI 相對保證溫度也叫"相對溫度指數(shù)" 是UL保證材料使用的最高溫度。單位為℃。有時也只標注為 TI（保證溫度）。Elec表示對于電氣特性的TI ；
imp表示有沖擊負荷時的TI；str表示靜態(tài)下的TI。
GWIT 灼熱絲發(fā)火溫度是Glow wire ignition temparature的縮略語，是IEC規(guī)定的燃燒性指標之一。
GWFI 灼熱絲燃燒指數(shù)是Glow wire flammability index的縮略語，是IEC規(guī)定的燃燒性指標之一。
CTI 相比耐漏電起痕指數(shù)是Comparative tracking index的縮略語，是表示耐漏電性的指標。在對絕緣物表面施加電壓的狀態(tài)下，使電解液滴落于電極間的成型品表面，評價到何電壓為止不發(fā)生漏電破壞。按照耐壓值從0到5進行分級。數(shù)字越小，耐漏電性越高。
CTI (伏特) 黃卡上的表示600以上 0400 ---- 599 1250 ---- 399 2175 ----249 3100----174 4小于 100 5
PTI 保證耐漏電起痕指數(shù) Proof tracking index的縮略語。試驗方法本身與CTI相同。目前，對每一個耐壓值從0到5進行分級。
PTI與CTI的不同之處在于：CTI改變施加的電壓，求得材料的最大耐壓值，從而決定起痕指數(shù)。而PTI所試驗的電壓是一個點，只表示該點是否能耐受住電壓。換言之，假設(shè)PTI為150V，則說明該材料的漏電起痕性能耐受到150V，而且實際中可能比該值還高。另一方面，由于CTI求的是最大耐壓值，不會具有大于標注值的實力。
HVTR 高伏特電弧起痕速度 High voltage arc tracking rate的縮略語。
表示單位時間內(nèi)痕跡行進的距離。以數(shù)值分級，數(shù)值越小，行進速度就越慢。
HVTR 范圍（mm/min）
黃卡上的表示0 ---10 010.1--- 25.4 125.5 --- 80 280.1--- 150 3大于150 4
D495 ASTM- D495 ASTM制定的耐電弧性標準。
D495 范圍（秒） 黃卡上的表示420 以上 0360---419 1300--- 359 2240--- 299 3180 ---239 4120---179 560---119 6小于 60 7
IEC 國際電氣化標準會議是電氣領(lǐng)域中的國際標準化組織。相當于非電氣領(lǐng)域的ISO、通信領(lǐng)域的ITU。
IEC:BP IEC版球壓溫度 IEC制定的標準之一。除了少數(shù)裝置與通常的球壓溫度不同之外，其它裝置基本相同。
如您有相關(guān)產(chǎn)品需要咨詢，歡迎您直接來電4000-1998-38咨詢我司工作人員，獲得詳細的費用報價與周期方案等信息。
