連接器接觸電阻測試
接觸電阻就是電流流過閉合的接觸點對時的電阻.
測試方法
接觸電阻的測量一般都采用開爾文四線法原理。 開爾文四線法連接有兩個要求：對于每個測試點都 有一條激勵線F和一條檢測線S，二者嚴格分開，各 自構成獨立回路；同時要求S線必須接到一個有極 高輸入阻抗的測試回路上，使流過檢測線S的電流 極小，近似為零.
向左轉向右轉
見圖1。圖1中r表示引線電阻和探 針與測試點的接觸電阻之和。由于流過測試回路的 電流為零，在 r3，r4上的壓降也為零，而激勵電流 I在r1，r2上的壓降不影響I在被測電阻上的壓降，所 以電壓表測出的電壓降即為Rt兩端的電壓值。從而 準確測量出R t的阻值。測試結果和r無關,有效地減 小了測量誤差。
接觸電阻測量原理:由于四線法測量接觸電阻采用10mA/100mA的 恒流源，故測量接觸電阻的實質是測量微動接觸電 壓。
使用Chroma毫歐姆表測量接觸電阻的原理見 圖2：

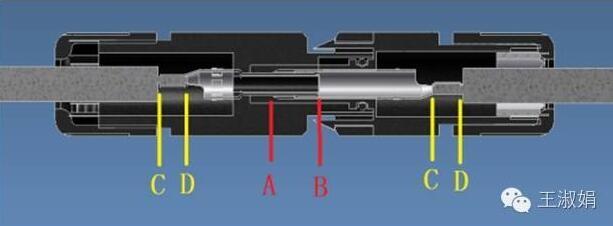

接觸電阻測量原理:圖2所測電阻即為接點接觸時的電阻，其中的恒 流源用來為接觸區域提供電流I，電壓表用來測量 P+和P-之間的電壓降V，由于電壓表內阻相對于所 測接觸電阻來說相當大(大到使電壓表上分得的電流 可以忽略不計)，可以認為電壓表所測電壓V即為P+ 和P-之間的電壓值，從而電壓V與電流I的比值即為 電阻值。但由于接觸區域非常小，按圖中的接線得 到的是P+和P-之間的電阻值。為了使測得的數據盡 量接近真實的接觸電阻值，應使得P+和P-接線端盡 量靠近接觸區域 ，避免在測量結果中計入測試引線 和體積電阻產生的電壓降 。
